Zelf opmeten van rolgordijnen

Afmeting van jouw rolgordijn

Er is een verschil tussen de breedte van het totale rolgordijn inclusief montagesteunen en de breedte van de stof, in onderstaand overzicht vind je dat verschil per prijsgroep:

IN EN OP HET KOZIJN
BASIC BASIC
zonder boren
PLUS  PREMIUM
KLEIN SYSTEEM

PREMIUM
MIDDELGROOT SYSTEEM

PREMIUM
GROOT SYSTEEM
Bestelde breedtemaat 90 cm 90 cm 90 cm 90 cm 90 cm 90 cm
Breedte mechanisme (buis + mechanisme) 90 cm 93 cm 90 cm 90 cm 90 cm 90 cm
Stofbreedte 87 cm 90 cm 87 cm 86,5 cm 86 cm 86 cm
Geproduceerde breedte 90 cm 90 cm 90 cm 90 cm 90 cm 90 cm

Let op: De PLUS rolgordijnen hebben een standaardhoogte van 190 of 250, afhankelijk van de kleur.
NB: bij BASIC & PLUS rolgordijnen kan de maat van je product max. 0,4 cm afwijken. Bij PREMIUM rolgordijnen is dit max. 0,45 cm, dit heet productietolerantie.

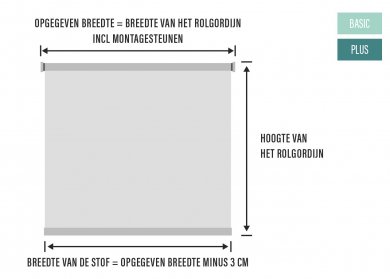

Verschil stofbreedte en mechanisme in afbeeldingen

Basic & Plus

Basic & Plus

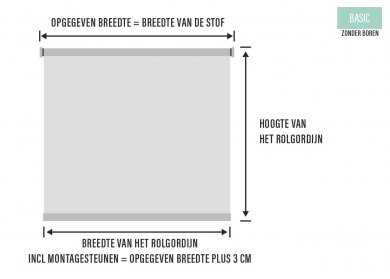

Basic (zonder boren)

Basic (zonder boren)

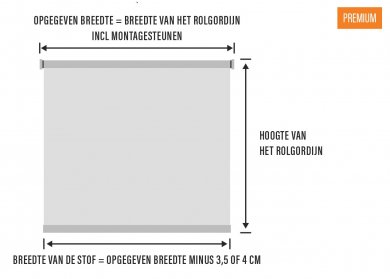

Premium

Premium

Bedieningslengte

Bij ilumio voldoen we aan de minimale Europese normen voor kindveiligheid. We leveren altijd een kettingspanner bij het product. Hiermee kun je de ketting strak hangen en zorg je ervoor dat er geen lussen ontstaan. Ook voor de bedieningslengte gelden regels.

  1. De kettingbediening is maximaal 1 meter. Deze kun je naar wens links of rechts plaatsen.
  2. De kettingbediening is maximaal 1 meter.
  3. Voor elk product waarvan de hoogte kleiner dan 250cm is, is de bedieningslengte maximaal 1 meter. Voor elk product met een hoogte hoger dan 250 cm, is de bedieningslengte maximaal de hoogte van het product minus 150 cm. Wij kiezen voor dichtstbijzijnde beschikbare kleinere bedieningslengte. De standaard bedieningslengtes zijn 50-75-100-125-150-200.

    Voorbeeld:
    Producthoogte is 260 cm. Kettinglengte: 260 - 150 = 110cm. De kettinglengte zal 100 cm bedragen.

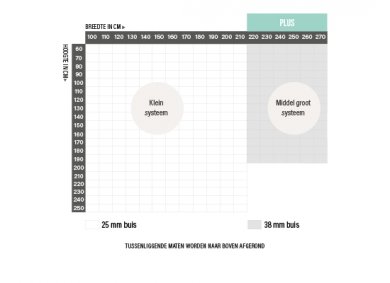

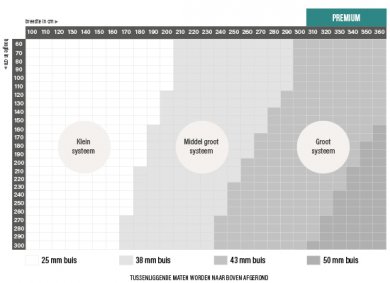

Maatbereik van onze rolgordijnen per buisdiameter

Afhankelijk van de afmeting van je rolgordijn bepalen we de dikte van de buis en de grootte van je steunen. Hoe groter en dus zwaarder je rolgordijn, hoe meer ondersteuning hij nodig heeft.

In onderstaande PDF vind je de buisdiameter van jouw rolgordijn per afmeting. Voor de 'Basic' collectie is de buisdiameter altijd 25 mm en voor de 'Basic zonder boren' collectie is dat altijd 18 mm.

Afmetingen van de montagesteunen van jouw rolgordijn

De grootte van jouw steunen worden bepaald aan de hand van de buisdiameter. In de PDF bij het kopje 'Maatbereik van onze rolgordijnen per buisdiameter' op deze pagina vind je de buisdiameter voor jouw rolgordijn. Je hebt een klein, middel groot of groot systeem. De afmetingen van de steunen die daar bij horen zie je op onderstaande tekeningen.

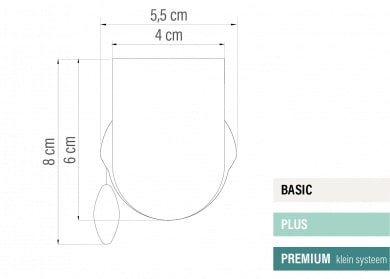

Klein systeem in het kozijn

Klein systeem in het kozijn

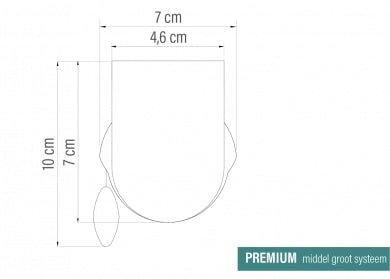

Middel groot systeem in het kozijn

Middel groot systeem in het kozijn

Groot systeem in het kozijn

Groot systeem in het kozijn

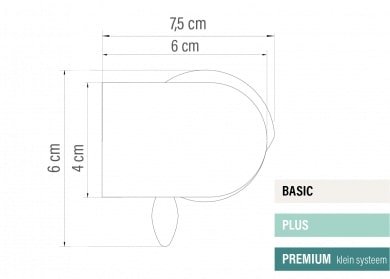

Klein systeem op het kozijn

Klein systeem op het kozijn

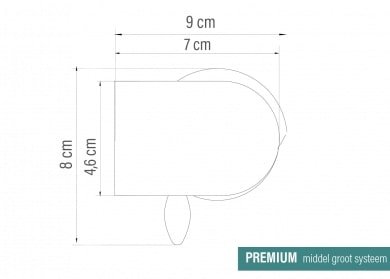

Middel groot systeem op het kozijn

Middel groot systeem op het kozijn

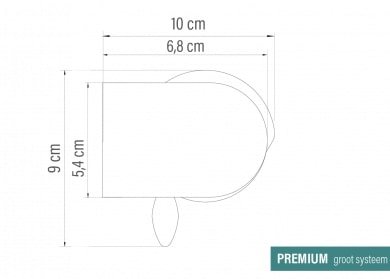

Groot systeem op het kozijn

Groot systeem op het kozijn

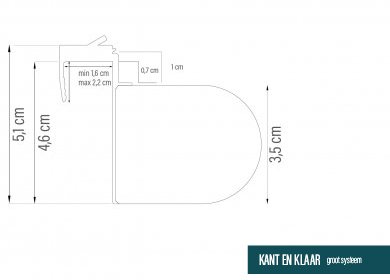

Basic zonder boren

Basic zonder boren

Hoe zien onze steunen er uit?

De grootte van jouw steunen worden bepaald aan de hand van de buisdiameter. In de PDF bij het kopje 'Maatbereik van onze rolgordijnen per buisdiameter' op deze pagina vind je de buisdiameter voor jouw rolgordijn. Je hebt een klein, middel groot of groot systeem.

Op de onderstaande foto's zie je hoe onze steunen er uit zien.

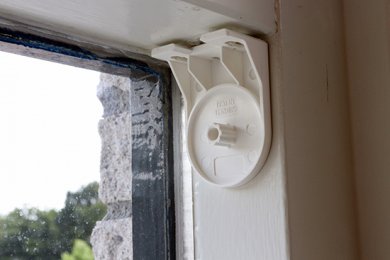

Klein systeem in het kozijn

Klein systeem in het kozijn

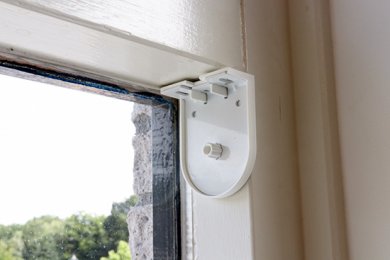

Middel groot systeem in het kozijn

Middel groot systeem in het kozijn

Groot systeem in het kozijn

Groot systeem in het kozijn

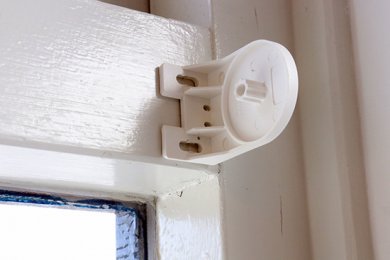

Klein systeem op het kozijn

Klein systeem op het kozijn

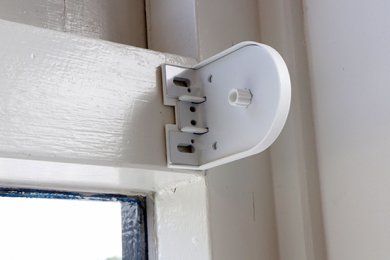

Middel groot systeem op het kozijn

Middel groot systeem op het kozijn

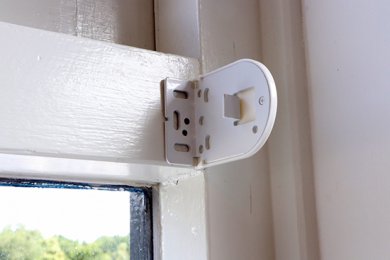

Groot systeem op het kozijn

Groot systeem op het kozijn

Afmetingen klemsteunen

Heb je voor klemsteunen gekozen? Dan wil je vast graag weten hoeveel ruimte deze in beslag nemen. In de onderstaande tabel en op de onderstaande tekeningen kun je zien wat de afmetingen zijn van onze klemsteunen voor vouwgordijnen.

Afmetingen steunen (inclusief klemsteunen)
Afmetingen klemsteunen Inbouwdiepte
Op het draai-kiepraam
Hoogte (cm) Diepte (cm) Hoogte (cm) Diepte Diepte draai-kiepraam (cm) Hoogte (cm) Diepte (cm)
PLUS 5,6 6,5 5,6  3,8 0,4 min.  1,6 max. 8,5 6,5
PREMIUM 5,6 6,5 5,6 3,8 0,4 min.   1,6 max. 8,5 6,5

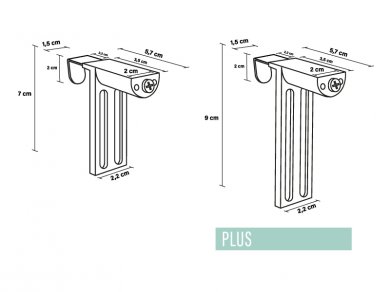

Klemsteunen Plus

Klemsteunen Plus

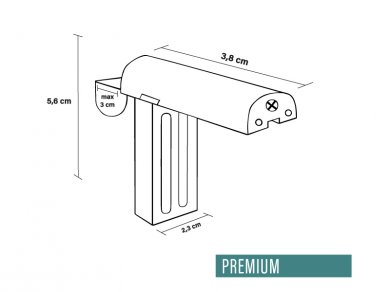

Klemsteunen Premium

Klemsteunen Premium
