Opmeten en monteren pvc jaloezieën

Hoe moet ik mijn raam opmeten?

Hoe moet ik mijn raam opmeten?

Bepaal waar en hoe je de raamdecoratie wilt ophangen. Houdt hierbij rekening met handgrepen, deurklinken en andere uitstekende delen. Controleer breedte- en hoogteverschillen door op 3 verschillende plaatsen te meten. Ga bij verschillen altijd uit van de kleinste maat.

In het kozijn

Het product wordt tussen het raamkozijn of de muur geplaatst.
1. Meet de breedte tussen het kozijn of de muur.
2. Meet de hoogte tussen het kozijn en de vensterbank of de vloer.

Op het kozijn

Het product wordt op het raamkozijn, op de muur of tegen het plafond geplaatst.
1. Meet de breedte van het raamkozijn inclusief de gewenste overlapping.
2. Meet de gewenste hoogte inclusief eventuele overlapping.

Voorbeeld pvc jaloezie

Plaatsing In het kozijn Op het kozijn
Prijsgroep Basics
Bestelde breedtemaat 90 cm 90 cm
Breedte mechanisme (bovenbak) 88,8 cm* 90 cm*
Breedte lamellen 88,8 cm* 90 cm*
Breedte kooflat 90 cm* 92,3 cm*

NB: De maat van je pvc jaloezie kan 0,3 cm afwijken in de breedte en 0,5 cm afwijken in de hoogte. Dit heet productietolerantie.

Opmeten pvc jaloezieën

*Vermindering opgegeven maten

De vermindering hangt af van de plaatsing.

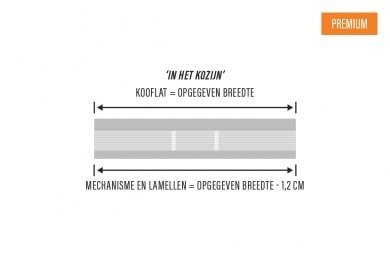

Plaatsing in het kozijn: het mechanisme en de lamellen verminderen wij met 1,2 cm. Daarentegen krijgt de kooflat die op mechanisme wordt bevestigd wél de door jou opgegeven breedte. Dit voorkomt dat de lamellen tegen het kozijn of de muur lopen en zo beschadigen.

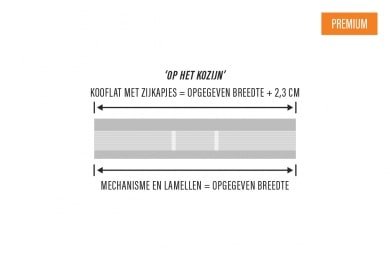

Plaatsing op het kozijn: de opgegeven breedtemaat wordt de breedte van het mechanisme en de lamellen. De kooflat met zijkapjes wordt 2,3 cm breder dan de opgegeven breedtemaat.

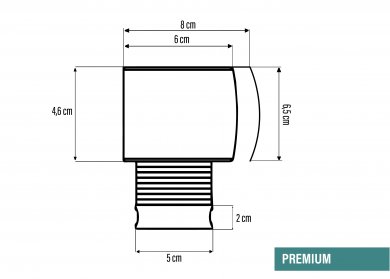

Schematische tekening pvc jaloezie

Schematische tekening pvc jaloezie


Inbouwdiepte mechanisme Onderlat Afdeklat H1 incl. mechanisme
Hoogte H (cm) Diepte D (cm) Hoogte O (cm) Diepte O1 (cm) Hoogte(cm) Diepte (cm)
4,6 6 2 5 6,5 8

Ontdek de hele collectie

Pakkethoogte pvc

Producthoogte (cm) Pakkethoogte (cm)
50 10,5
75 13
100 14,5
125 17
150 19
175 21
200 23
225 25
250 27
275 29
300 31

Aantal steunen en ladderkoorden of banden

Productbreedte (cm) Aantal ladderkoorden of banden Aantal eindsteunen Aantal centrale steunen
35 - 60 2 2 0
60,1 - 90 3 2 1
90,1 - 130 4 2 1
130,1 - 150 5 2 2
150,1 - 180 6 2 3
180,1 - 210 7 2 3
210,1 - 250 8 2 4
250,1 - 260 9 2 4

Bedieningslengte

Bij ilumio voldoen we aan de minimale Europese normen voor kindveiligheid. We leveren altijd een koordkikker bij het product.
Ook voor de bedieningslengte gelden regels: Is je pvc jaloezie maximaal 250 cm? Dan is de bediening nooit langer dan 82,5 cm. Is je pvc jaloezie hoger dan 250 cm? Dan is de maximale bedieningslengte de hoogte minus 167,5 cm. De bedieningszijde is altijd kruislings.

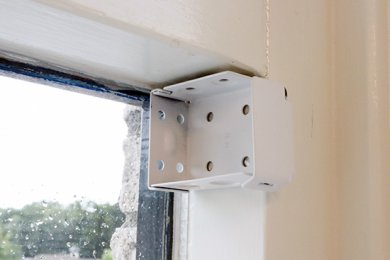

In het kozijn pvc jaloezie

In het kozijn pvc jaloezie

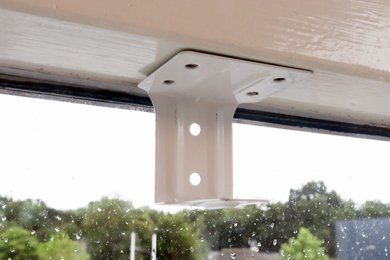

Centrale steun in het kozijn

Centrale steun in het kozijn

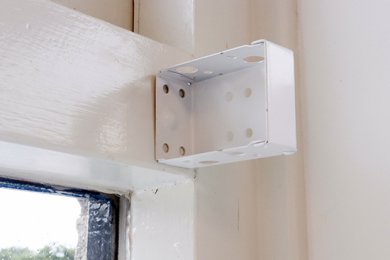

Op het kozijn pvc jaloezie

Op het kozijn pvc jaloezie

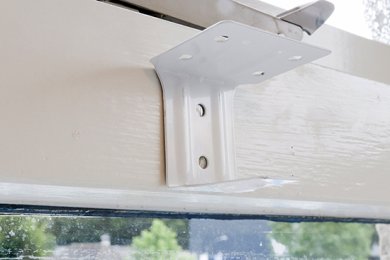

Centrale steun op het kozijn

Centrale steun op het kozijn
