Opmeten houten jaloezieën

Afmeting van jouw houten jaloezie

In sommige situaties is de breedte van de lamellen en het mechanisme niet hetzelfde. Dat heeft te maken met het type montagesteun, en montage 'in het kozijn' of 'op het kozijn'.

IN HET KOZIJN OP HET KOZIJN
KANT EN KLAAR PLUS  PREMIUM PREMIUM ELEGANCE KANT EN KLAAR PLUS  PREMIUM PREMIUM ELEGANCE
Bestelde breedtemaat 90 cm 90 cm 90 cm 90 cm 90 cm 90 cm 90 cm 90 cm
Breedte mechanisme 88-89 cm 88-89cm 88,8 cm 89,5 cm 88-89 cm 88-89 cm 90 cm 89,5 cm
Breedte lamellen 90 cm 90 cm 88,8 cm 89,5 cm 90 cm 90 cm 90 cm 89,5 cm
Breedte kooflat 90 cm 90 cm 90 cm 90 cm 90 cm 90 cm 92,3 cm 93,5 cm
Bestelde hoogtemaat 70 cm 70 cm 70 cm 70 cm 70 cm 70 cm 70 cm 70 cm
Geproduceerde hoogtemaat 70 cm 70 cm 70 cm 69,5 cm 70 cm 70 cm 70 cm 69,5 cm

NB: hieronder vind je de productietoleranties (indien van toepassing) voor de verschillende prijsgroepen.

Plus: max. 0,4 cm (breedte) en max. - 1,5 / + 3,0 cm (hoogte in open toestand)
Premium: max. 0,3 cm (breedte) en max. 0,5 cm (hoogte)
Premium Elegance: max. 0,5 cm (breedte) en max. - 1,2 / + 3,0 cm (hoogte in open toestand)

Verschil mechanisme en lamellen

De vermindering hangt af van de plaatsing.

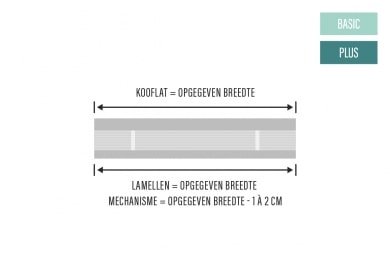

Kant en Klaar & Plus in en op het kozijn

Kant en Klaar & Plus in en op het kozijn

Premium op het kozijn

Premium op het kozijn

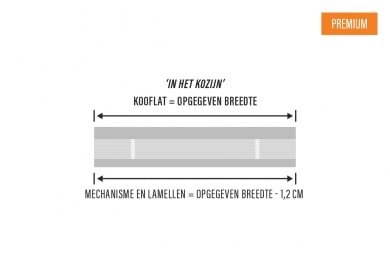

Premium in het kozijn

Premium in het kozijn

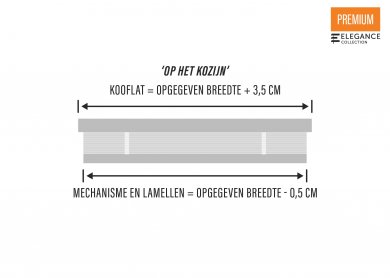

Premium Elegance op het kozijn

Premium Elegance op het kozijn

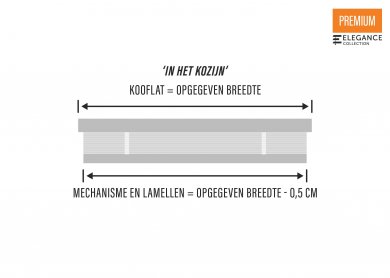

Premium Elegance in het kozijn

Premium Elegance in het kozijn

Bedieningslengte

Bij ilumio voldoen we aan de minimale Europese normen voor kindveiligheid. We leveren altijd een koordkikker en koordverbinder bij het product. Ook voor de bedieningslengte gelden regels:

Koordkikker: hier wikkel je de bedieningskoorden omheen, zodat er geen lussen ontstaan.
Koordverbinder: een koordverbinder breekt open bij gewicht van 6 kg.

  1. De bedieningskoorden zijn maximaal 1 meter. De bedieningszijde is altijd kruislings.
  2. De bedieningskoorden zijn maximaal 1 meter. De bedieningszijde is altijd kruislings.
  3. Is je houten jaloezie maximaal 250 cm? Dan is de bediening nooit langer dan 82,5 cm. Is je houten jaloezie hoger dan 250 cm? Dan is de maximale bedieningslengte de hoogte minus 167,5 cm. De bedieningszijde is altijd kruislings.
  4. Is je houten jaloezie maximaal 250 cm? Dan is de bediening nooit langer dan 1 m. Is je houten jaloezie hoger dan 250 cm? Dan is de maximale bedieningslengte de hoogte minus 150 cm. De bedieningszijde kun je kiezen: links, rechts of kruislings.

Afmeting van het mechanisme van jouw houten jaloezie

Per prijsgroep is de afmeting van het mechanisme verschillend. De afmetingen daarvan zie je op onderstaande tekeningen.

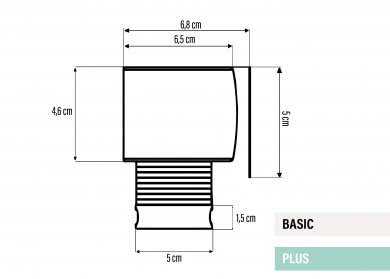

Kant en Klaar & Plus

Kant en Klaar & Plus

Premium

Premium

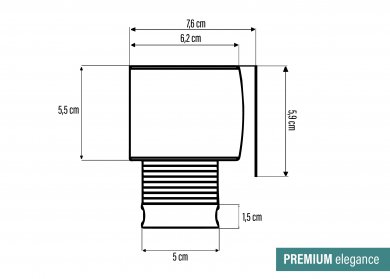

Premium Elegance

Premium Elegance

Hoe zien onze steunen er uit?

Niet alle steunen zijn hetzelfde, wij kennen twee typen steunen. De zogeheten bloksteun waarbij je het product van voren in het montagesteun schuift en de zogenaamde schaarsteun waarbij het draaiende gedeelte van de montagesteun in het bovenprofiel van de jaloezie vastklemt.

Vanaf een bepaalde breedte ontvang je naast je bloksteun ook een centrale middensteun voor extra ondersteuning. Zie de tabel onder het kopje 'Aantal steunen en ladderkoorden of banden', om te zien hoeveel steunen jij ontvangt.

Kant en Klaar, Plus & Premium

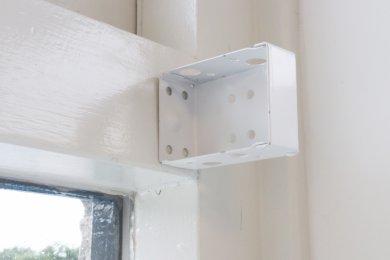

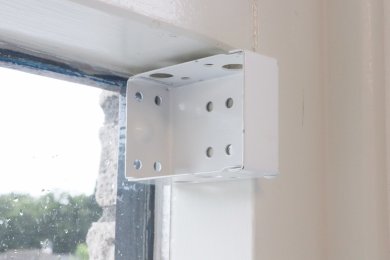

Montagesteunen in de dag

Montagesteunen in de dag

Montagesteunen op de dag

Montagesteunen op de dag

Centrale montagesteunen in de dag

Centrale montagesteunen in de dag

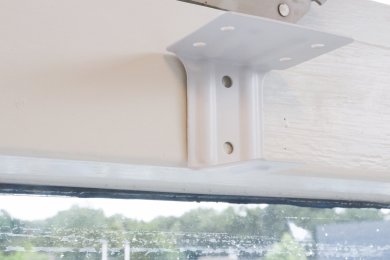

Centrale montagesteunen op de dag

Centrale montagesteunen op de dag

Premium Elegance

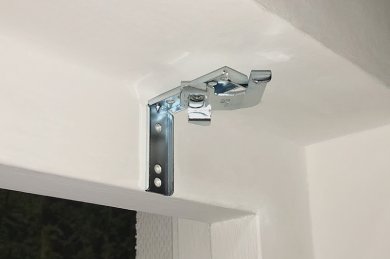

Montagesteunen PREMIUM ELEGANCE in de dag

Montagesteunen PREMIUM ELEGANCE in de dag

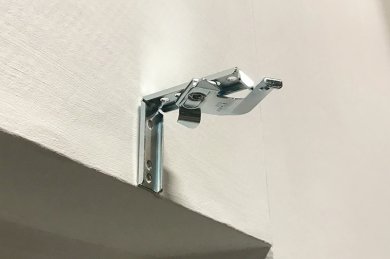

Montagesteunen PREMIUM ELEGANCE op de dag

Montagesteunen PREMIUM ELEGANCE op de dag

Aantal montagesteunen, ladderkoorden en ladderbanden

In onderstaande tabellen zie je hoeveel montagesteunen je bij jouw product ontvangt. Ook zie je hier hoeveel ladderbanden of ladderkoorden jouw product heeft. De ladderbanden/ladderkoorden ondersteunen de lamellen. Hoe breder jouw product is, hoe meer ondersteuning deze nodig heeft.


Kant en Klaar & Plus

AANTAL LADDERBANDEN AANTAL EINDSTEUNEN
PRODUCT BREEDTE(cm) KANT EN KLAAR & PLUS
40 - 80 2 2
81 - 120 3 2
121 - 220 4 2

Premium

AANTAL LADDERBANDEN OF LADDERKOORDEN AANTAL EINDSTEUNEN AANTAL CENTRALE STEUNEN
PRODUCT BREEDTE(cm) PREMIUM
29-90 2 2 0
90.1 – 135 3 2 1
135.1 – 165 4 2 1
165.1 – 240 5 2 2

Premium Elegance

AANTAL LADDERBANDEN AANTAL MONTAGESTEUNEN
BREEDTE PREMIUM ELEGANCE
>80 cm 2 2
80,1 - 130 cm 3 3
130,1 - 180 cm 4 4
180,1 - 230 cm 5 5
230,1 - 260 cm 6 6

Pakkethoogte

De pakkethoogte geeft aan hoeveel ruimte de jaloezie ongeveer in beslag neemt wanneer je hem volledig hebt opgetrokken.

Pakkethoogte Kant en Klaar & Plus

Pakkethoogte (cm)
Producthoogte(cm) KANT EN KLAAR PLUS
130 16,5 16,5
180 20,0 20,0
220 23,5 23,5
De gegeven pakkethoogtes zijn een indicatie, dit kan per product afwijken.

Pakkethoogte Premium & Premium Elegance

Pakkethoogte (cm)
Producthoogte (cm) PREMIUM PREMIUM ELEGANCE
50 10,5
75 13
100 14,5 17
125 17
150 19 21
175 21
200 23 25,5
225 25
250 27 30
275 29
300 31 34
De gegeven pakkethoogtes zijn een indicatie, dit kan per product afwijken.
