Opmeten dakraam rolgordijnen

Bij het uitkiezen van de juiste raamdecoratie voor een VELUX® dakraam is het belangrijk dat je de juiste maatcode opgeeft. Zelf opmeten van het dakraam is niet nodig. Als je het raam kantelt zal je een plaatje vinden met daarop de VELUX® maatcode van jouw dakraam.

Onze dakraamrolgordijnen zijn alleen geschikt voor de volgende modellen van het merk VELUX : GGL/GPL/GGU/GPU.

Waar vind ik de maat van mijn Velux raam?

Bij het uitkiezen van de juiste raamdecoratie voor een dakraam is het belangrijk dat je de juiste maat raam opgeeft. Dit is redelijk eenvoudig op te zoeken, aangezien deze maat met een code staat beschreven op een plaatje welke op het raam gemonteerd zit.



Als je het raam kantelt zal je een plaatje vinden met daarop de Velux-formaatcode van jouw dakraam. Dit kan verschillen per model. In de afbeelding hieronder zie je waar je de afmeting van jouw raam kunt vinden.

Tabel Velux codes basic

Onze raamdecoratie voor dakramen uit de basic collectie zijn geschikt voor de nieuwste VELUX® modellen. Door de zijgeleiding in te korten zijn deze producten ook geschikt voor oudere VELUX® modellen. In de onderstaande tabel vind je de overeenkomsten tussen de verschillende VELUX® raamcodes. Deze maten staan vermeld in de kolom ‘overige’.

Overige

VELUX® type dakramen

Velux dakramen voor 1991

Velux dakramen 1991 - 2001

Velux dakramen 2001 - 2012

Nieuwe generatie Velux dakramen

GGL/GPL/GGU/GPU

102

C02

CK02

GGL/GPL/GGU/GPU

1

304

M04

MK04

GGL/GPL/GGU/GPU

14

306

M06

MK06

GGL/GPL/GGU/GPU

2

308

M08

MK08

GGL/GPL/GGU/GPU

3

410

P10

PK10

GGL/GPL/GGU/GPU

4

606

S06

SK06

GGL/GPL/GGU/GPU

7

804

U04

UK04

GGL/GPL/GGU/GPU

8

808

U08

UK08

Zelf opmeten is niet nodig, aan de maatcode hebben we genoeg!

Tabel Velux codes plus

Onze raamdecoratie voor dakramen uit de plus collectie zijn geschikt voor bijna alle VELUX® dakramen. In de onderstaande tabel vind je alle beschikbare type dakramen en maatcodes.

Let op! Elke maatcode is uniek en kan niet worden gebruikt voor een Velux dakraam met een andere maatcode.

VELUX® type dakramen

Velux dakramen voor 1991

Velux dakramen 1991 - 2001

Velux dakramen 2001 - 2012

Nieuwe generatie Velux dakramen

GGL/GGU 102 C02 CK02
GGL/GGU 6 104 C04 CK04
GGL/GGU CK06
GGL/GGU 204 F04 FK04
GGL/GGU 5 206 F06 FK06
GGL/GGU FK08
GGL/GGU 1 304 M04 MK04
GGL/GGU 306 M06 MK06
GGL/GGU 2 308 M08 MK08
GGL/GGU 310 M10 MK10
GGL/GGU 312 M12 MK12
GGL/GGU 404 P04 PK04
GGL/GGU 406 P06 PK06
GGL/GGU 408 P08 PK08
GGL/GGU 3 410 P10 PK10
GGL/GGU PK25
GGL/GGU SK01
GGL/GGU 4 606 S06 SK06
GGL/GGU 10 608 S08 SK08
GGL/GGU 610 S10 SK10
GGL/GGU 7 804 U04 UK04
GGL/GGU 8 808 U08 UK08
GGL/GGU 810 U10 UK10
GGL/GGU 9 C01

Afmetingen onderdelen

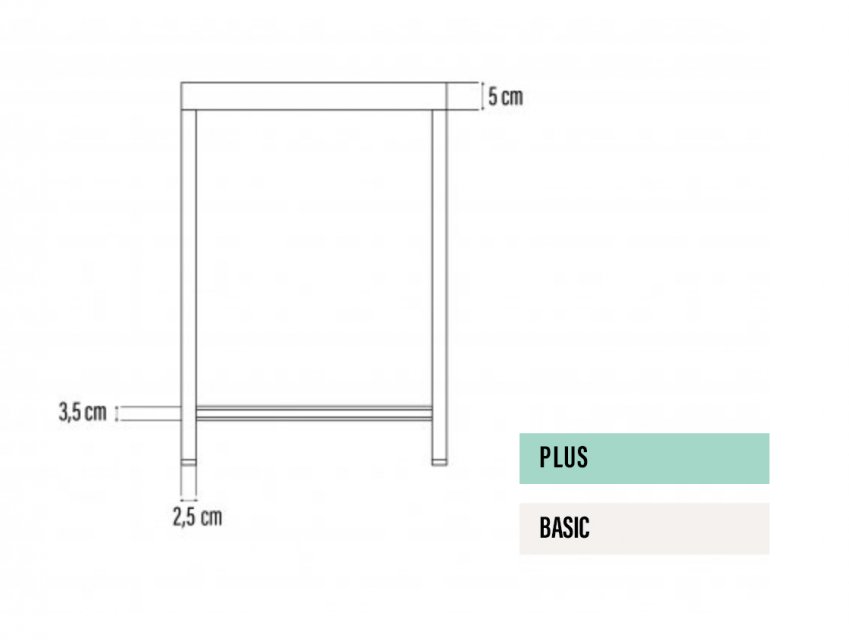

Afmetingen koof, zijgeleiding en greepbediening
Hoogte H (cm) Breedte B (cm) Hoogte H1 (cm)
5 2,5 3,5
Afmetingen onderdelen

Hoe moet ik mijn dakraam rolgordijn ophangen?

Om je Velux dakraam rolgordijn te installeren, heb je het volgende gereedschap nodig: de montagehandleiding, een meetlint, een schroefboormachine en eventueel een schroevendraaier. Ontdek in onze montagevideo hoe eenvoudig het monteren van je dakraam product is.

Stap 1
Gebruik een rolmaat om de gewenste locatie voor de steunen te markeren. Plaats de 2 steunen ongeveer 10 cm uit elkaar van de hoek van het frame. Let erop dat je ze niet direct boven het raamgreepmechanisme plaatst. Als er meer dan 2 steunen worden meegeleverd, kun je deze gelijkmatig verdelen over de resterende breedte van het frame. Handig: de houders zijn voorzien van dubbelzijdig plakband zodat je niet met een potlood hoeft te markeren.

Stap 2
Gebruik een schroefboormachine om de steunen te monteren. Pak de cassette met beide handen vast en druk tegelijkertijd op beide steunen.

Stap 3
Bevestig de steunen voor de zijprofielen aan de onderzijde van het frame. Plaats de bovenkant van het zijprofiel achter het paneel aan de voorkant van de cassette en kleef de zijprofielen in de steunen. Schroef de zijprofielen op het frame en bevestig de spankoorden aan de zijprofielen.

Tip: lukt het niet om het product in de gewenste positie te vergrendelen? In dit geval is de spanning van de koorden niet optimaal.
Collectie Velux dakraam rolgordijnen

Collectie Velux dakraam rolgordijnen

Al onze dakraam rolgordijnen zijn op maat gemaakt voor Velux dakramen. We hebben een ruime keuze uit kleuren en stoffen en onze rolgordijnen Velux dakraam passen op vrijwel alle Velux dakramen. Een dakraam rolgordijn is eenvoudig om te installeren en wordt geleverd met schuifgeleiders.
