Opmeten aluminium jaloezieën

Afmeting van jouw aluminium jaloezie

Om er voor te zorgen dat jouw product altijd past, rekeninghoudend met de productietoleranties, passen wij de maten van je product iets aan. Zie onderstaande tabellen voor een voorbeeld.

Jaloezieën met een lamelbreedte van 25 mm

IN HET KOZIJN OP HET KOZIJN
BASIC PLUS  PREMIUM PREMIUM ELEGANCE BASIC PLUS  PREMIUM PREMIUM ELEGANCE
Bestelde breedtemaat 90 cm 90 cm 90 cm 90 cm 90 cm 90 cm 90 cm 90 cm
Breedte mechanisme 90 cm 90 cm 88,8 cm 89,5 cm 90 cm 90 cm 90 cm 89,5 cm
Breedte lamellen 90 cm 90 cm 88,8 cm 89,5 cm 90 cm 90 cm 90 cm 89,5 cm
Geproduceerde breedtemaat 90 cm 90 cm 88,8 cm 89,5 cm 90 cm 90 cm 90 cm 89,5 cm
Bestelde hoogtemaat 70 cm 70 cm 70 cm 70 cm 70 cm 70 cm 70 cm 70 cm
Geproduceerde hoogtemaat 70 cm 70 cm 70 cm 69,5 cm 70 cm 70 cm 70 cm 69,5 cm

NB: Hieronder vind je de productietoleranties (indien van toepassing) voor de verschillende prijsgroepen.

  • Basic: +/- 0,4 cm (breedte en hoogte).
  • Plus en Premium: +/- 0,3 cm (breedte) en +/- 0,5 cm (hoogte).
  • Premium Élégance zonder spandraden: - 0,2 cm max. (breedte) en + 2,1 cm max. (hoogte)
  • Premium Élégance met spandraden: - 0,2 cm max. (breedte) en +/-1 cm max. (hoogte)

Jaloezieën met een lamelbreedte van 50 mm

IN HET KOZIJN OP HET KOZIJN
BASIC PLUS  BASIC PLUS
Bestelde breedtemaat 90 cm 90 cm 90 cm 90 cm
Breedte mechanisme 90 cm 88-89 cm 90 cm 88-89 cm
Breedte lamellen 90 cm 90 cm 90 cm 90 cm
Geproduceerde breedtemaat 90 cm 90 cm 90 cm 90 cm

NB : bij de PLUS collectie kan de maat van je product max. 0,4 cm afwijken in zowel breedte als hoogte. Dit heet productietolerantie.

Bedieningslengte

Bij ilumio voldoen we aan de minimale Europese normen voor kindveiligheid. We leveren altijd een koordkikker en koordverbinder bij het product. Ook voor de bedieningslengte gelden regels:

Koordkikker: hier wikkel je de bedieningskoorden omheen, zodat er geen lussen ontstaan.
Koordverbinder: een koordverbinder breekt open bij gewicht van 6 kg.

  1. De bedieningskoorden zijn maximaal 1 meter. De bedieningszijde is altijd kruislings.
  2. De bedieningskoorden zijn maximaal 1 meter. De bedieningszijde is altijd kruislings.
  3. Voor elk product waarvan de hoogte kleiner dan 250cm is, is de bedieningslengte maximaal 1 meter. Voor elk product met een hoogte hoger dan 250 cm, is de bedieningslengte maximaal de hoogte van het product minus 150 cm. De bedieningszijde kun je kiezen: links, rechts of kruislings.
  4. Voor elk product waarvan de hoogte kleiner dan 250cm is, is de bedieningslengte maximaal 1 meter. Voor elk product met een hoogte hoger dan 250 cm, is de bedieningslengte maximaal de hoogte van het product minus 150 cm. De bedieningszijde kun je kiezen: links, rechts of kruislings.

Afmetingen van het mechanisme van jouw aluminium jaloezie

Per prijsgroep is de afmeting van het mechanisme verschillend. De afmetingen daarvan zie je op onderstaande tekeningen.

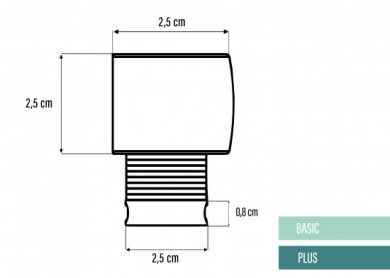

Basic & Plus 25mm

Basic & Plus 25mm

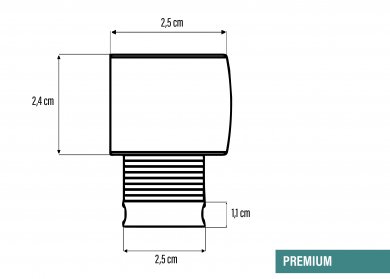

Premium 25mm

Premium 25mm

Premium Elegance 25mm

Premium Elegance 25mm

Basic & Plus 50mm

Basic & Plus 50mm

Hoe zien onze steunen er uit?

Hoe jouw steun er uit ziet, ligt aan de collectie die je hebt gekozen. Op onderstaande foto's zie je hoe onze steunen er uit zien.

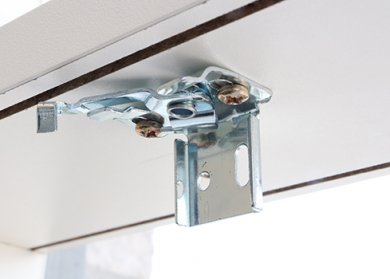

BASIC & PLUS Aluminium jaloezie - In het kozijn

BASIC & PLUS Aluminium jaloezie - In het kozijn

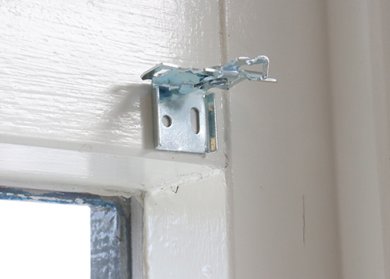

BASIC & PLUS Aluminium jaloezie - Op het kozijn

BASIC & PLUS Aluminium jaloezie - Op het kozijn

PREMIUM Aluminium jaloezie - In het kozijn

PREMIUM Aluminium jaloezie - In het kozijn

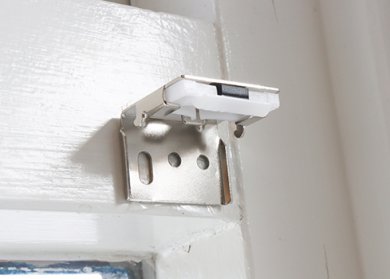

PREMIUM Aluminium jaloezie - Op het kozijn

PREMIUM Aluminium jaloezie - Op het kozijn

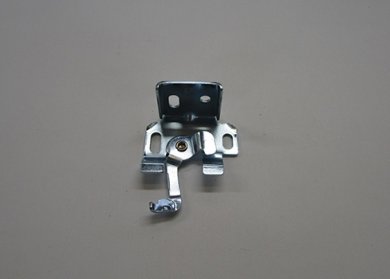

PREMIUM ELEGANCE Aluminium jaloezie - In en op het kozijn

PREMIUM ELEGANCE Aluminium jaloezie - In en op het kozijn

Aantal montagesteunen en ladderkoorden

In onderstaande tabel zie je hoeveel montagesteunen je bij jouw product ontvangt. Ook zie je hier hoeveel ladderkoorden jouw product heeft. De ladderkoorden ondersteunen de lamellen. Hoe breder jouw product is, hoe meer ondersteuning deze nodig heeft.

AANTAL LADDERKOORDEN AANTAL STEUNEN
PRODUCTBREEDTE (cm) PREMIUM PREMIUM
30 - 99,99 2 2
100 - 199,99 3 3
200 - 299,99 4 4
300  5 5

Pakkethoogte

De pakkethoogte geeft aan hoeveel ruimte de jaloezie ongeveer in beslag neemt wanneer je hem volledig hebt opgetrokken.

PAKKETHOOGTE
PRODUCTHOOGTE (cm)
BASIC
PLUS
25mm
BASIC & PLUS
50mm
PREMIUM
PREMIUM
ELEGANCE
50
5,5
75
6
100
7
7,5
125
7,5
130
5
5
150
8,5
9
175
9
180
6,1
6,1
9,7
200
10
10,5
225
10,5
250
7,5
7,5
11
12
275
300
12,5 13,5
De gegeven pakkethoogtes zijn een indicatie, dit kan per product afwijken.



Afmetingen klemsteunen & fixeersteun

Heb je voor klemsteunen of fixeersteunen gekozen? Dan wil je vast graag weten hoeveel ruimte deze in beslag nemen. Op de onderstaande tekeningen kun je zien wat de afmetingen zijn van onze klemsteunen en fixeersteun voor aluminium jaloezieën.

Wil jij voor jouw aluminium jaloezie uit de Basic of Premium collectie ook graag klemsteunen? Neem dan contact op met onze klantenservice.

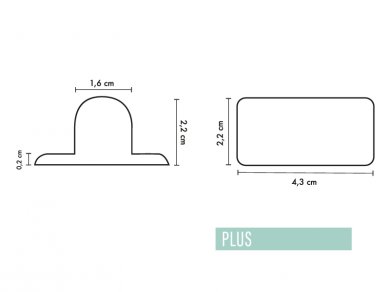

Fixeersteun Plus

Fixeersteun Plus

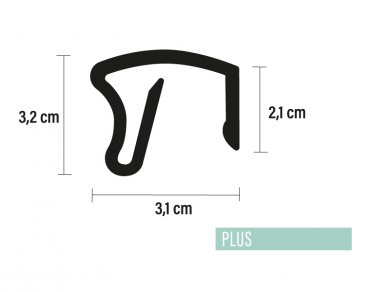

Klemsteun Plus

Klemsteun Plus

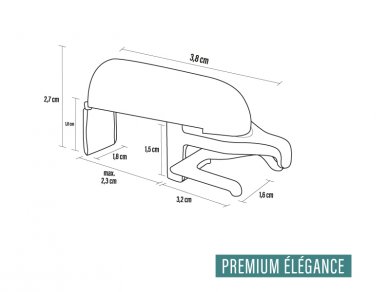

Klemsteun Premium Elegance

Klemsteun Premium Elegance
